一、產品簡介 |
閥體采用了全通道流線型設計,流體阻力小,流量大,密封效果好。在傳動方式上采用了水力操作,即利用管路中的水壓自動操作主閥閥盤的開度,調節下游壓力,使下游壓力維持在導閥彈簧設定的壓力值。當下游壓力超過設定值時,減壓閥將自動關閉;當下游壓力低于導閥設定壓力時,減壓閥自動開啟。該產品是生活給水、消防系統及工業系統的理想產品。
二、結構型式 |
三、應用標準 |
質量保證:ISO9000 結構長度:GB/T 12221
試驗標準:GB/T 12245 法蘭標準:GB/T 17241.6 GB/T9113.1
設計標準:GB/T 12246
四、主要技術性能 |
公稱壓力PN | 1.0Mpa | 1.6 Mpa |
殼體試驗壓力 | 1.5 Mpa | 2.4 Mpa |
***高進口工作壓力P1max | 1.0 Mpa | 1.6 Mpa |
出口壓力可調范圍 | 0.09-0.8 Mpa | 0.10-1.2 Mpa |
適用介質 | 水、空氣 | |
適用溫度 | 0℃-80℃ |
五、主要外型尺寸 |
DN | L | D | D1 | n-Фd | A1 | A | H1 | H | ||||||
PN,MPa | ||||||||||||||
1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | ||||||
50 | 203 | 165 | 165 | 165 | 125 | 125 | 125 | 4-Ф18 | 4-Ф18 | 4-Ф18 | 140 | 335 | 200 | 90 |
65 | 216 | 185 | 185 | 185 | 145 | 145 | 145 | 4-Ф18 | 4-Ф18 | 8-Ф18 | 140 | 335 | 230 | 95 |
80 | 241 | 200 | 200 | 200 | 160 | 160 | 160 | 8-Ф18 | 8-Ф18 | 8-Ф18 | 145 | 345 | 240 | 105 |
100 | 292 | 220 | 220 | 235 | 180 | 180 | 190 | 8-Ф18 | 8-Ф18 | 8-Ф22 | 155 | 365 | 280 | 120 |
125 | 330 | 250 | 250 | 270 | 210 | 210 | 220 | 8-Ф18 | 8-Ф18 | 8-Ф26 | 165 | 385 | 325 | 135 |
150 | 356 | 285 | 285 | 300 | 240 | 240 | 250 | 8-Ф22 | 8-Ф22 | 8-Ф26 | 180 | 410 | 365 | 160 |
200 | 495 | 340 | 340 | 360 | 295 | 295 | 310 | 8-Ф22 | 12-Ф22 | 12-Ф26 | 205 | 465 | 440 | 190 |
250 | 622 | 395 | 405 | 425 | 350 | 355 | 370 | 12-Ф22 | 12-Ф26 | 12-Ф30 | 225 | 505 | 490 | 240 |
300 | 698 | 445 | 460 | 485 | 400 | 410 | 430 | 12-Ф22 | 12-Ф26 | 16-Ф30 | 245 | 545 | 560 | 270 |
350 | 787 | 505 | 520 | 555 | 460 | 480 | 490 | 16-Ф22 | 16-Ф26 | 16-Ф33 | 275 | 595 | 610 | 300 |
400 | 914 | 565 | 580 | 620 | 515 | 525 | 550 | 16-Ф26 | 16-Ф30 | 16-Ф36 | 285 | 625 | 700 | 335 |
450 | 978 | 615 | 640 | 670 | 565 | 585 | 600 | 20-Ф26 | 20-Ф30 | 20-Ф36 | 285 | 625 | 720 | 360 |
六、工作原理 |

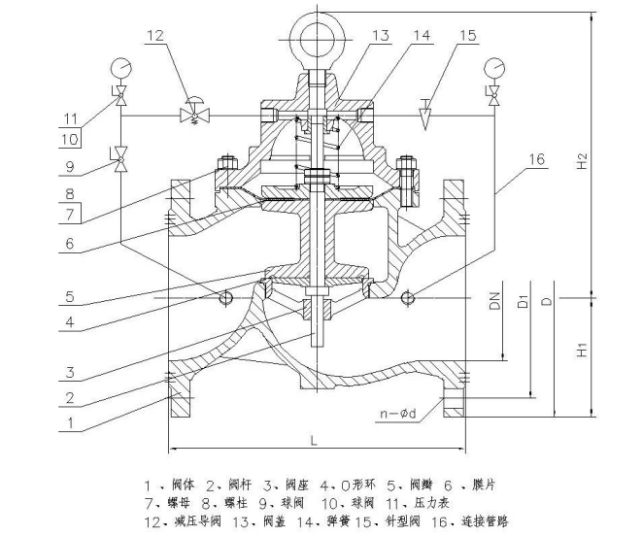

進口壓力P1通過入口導管和針閥18進入膜片上方,并產生向下的壓力。出口壓力P2通過出口導管作用在導閥17的膜片下并與導閥的調節彈簧相平衡。當出口壓力超過導閥彈簧設定值時,導閥關閉,膜片上方的水排泄量為零,膜片上方壓力逐漸達到***大值,使主閥閥盤6緊壓閥座,則減壓閥關閉。當出口壓力降到小于導閥彈簧設定值時,導閥開啟,膜片上方的壓力水將通過導閥17,球閥9排泄到出口,由于針閥開度小并且入口導管比出口導管直徑小,所以排泄速度大于入口壓力補水速度,因此膜片上方的壓力減小,一直作用在主閥閥盤6下面的入口壓力P1將主閥閥盤托起,從而打開減壓閥。當膜片上方壓力處于入口壓力與出口壓力中間值時,主閥閥盤6處于調節狀態,排泄流量等于補水流量,主閥閥盤6開度不變,下游壓力穩定。閥盤6的調節位置主要是通過調節減壓導閥17來確定。減壓導閥17可以感應出口壓力并隨它的變化開大或關小其自身的小閥口,從而改變膜片上方的壓力值,控制主閥閥盤的調節位置。
七、安裝、注意事項、調節 |
安裝:
1、安裝前,請先檢查主閥各部分是否完好,緊固件齊全,無松動;
2、檢查各連接管路完好,接頭緊固;
3、閥前要安裝一只閘閥和一只過濾器,閥后也要裝一只閘閥,以便于檢修;
4、***佳的安裝方式是安裝在水平管道上,閥蓋朝上。若將閥門安裝于蔭井內,應留有一定的空間以備技術人員檢修;
5、安裝時,注意閥體外水流標示箭頭,遵循方向安裝;
6、對重要給水管路應安裝旁通管。
注意事項:
1、吊裝搬運時不得碰撞、損壞外接管路配件;
2、閥門進口端不得安裝柔性接頭或管道伸縮器;為達到***佳的減壓效果,閥門進、出口端應有一定長度的直管段,進口端為5倍管道公稱通徑,出口為10倍管道公稱通徑;
3、管道安裝應按有關規范裝設自動排氣閥,保證不產生水柱中斷;
4、安裝前要徹底清除管道內的雜物,通水前必須徹底沖洗管道;
調節:
1、檢查所有球閥和針型閥都處于開啟狀態;
2、關閉減壓閥前的隔離閥,開啟減壓閥后的隔離閥,制造下游低壓環境;
3、將調節螺釘按逆時針旋轉至***上位置(相對***低出口壓力),然后關閉減壓閥后的隔離閥;
4、開啟減壓閥前的隔離閥至全開;
5、順時針緩慢旋轉調節螺釘,將出口壓力調至所需要的壓力(以閥后表壓為準),調整好后,將鎖緊螺母鎖緊,打開減壓閥后隔離閥;
6、如在調整時出口壓力高于設定壓力,須從第二步開始重新調整,即只能從低壓向高壓調。
八、安裝示意圖 |

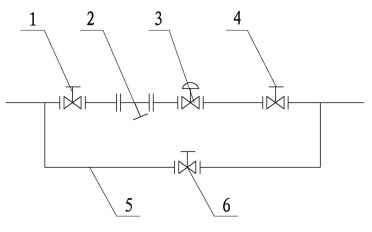

1、隔離閥(閘閥、蝶閥) 2、過濾器 3、減壓閥 4、隔離閥(閘閥、蝶閥) 5、旁通管 6、旁通閥(閘閥、蝶閥)
