減壓閥、止回閥、穩壓閥、泄壓閥工作原理動態圖片

2018-08-16 閱讀次數:

     我公司整理出常規減壓閥,止回閥,穩壓閥的動態圖片工作原理。根據動態圖片我們很簡單的了解閥門的結構原理和動作原理。對于我們更好的理解,以便于我們選型和日常維護。

  1、200P型減壓閥

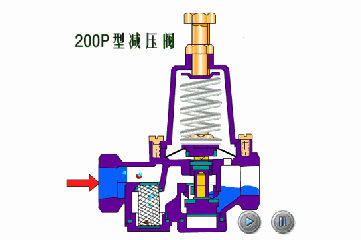

減壓閥、止回閥、穩壓閥等多種常用閥門工作原理與適用工況(圖1)

  該閥安裝于管路中,主要穩定出口壓在設定的范圍,保證出口的壓力不因進口壓力的變化而變化,當出口壓力低于設定值時,閥瓣在彈簧力的作用下打開,水流通過,當出口壓達到設定值時,出口壓直接傳遞與膜片下方,與彈簧形成對抗,使閥瓣關閉切斷通水。

  2、DHH44X微阻緩閉消聲止回閥

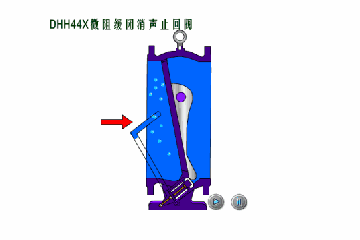

減壓閥、止回閥、穩壓閥等多種常用閥門工作原理與適用工況(圖2)

  在閥門用于止排水管道,安裝在水泵出口處,用來防止介質倒流或消除破壞性水錘,當水泵開始工作或防止壓力開始升高時。閥瓣在進口壓力作用下打開,介質大量通過,同時介質進入管壁氣缸內,使活塞運動到工作位置,當水泵停止或進口壓力下降時,閥瓣在回水壓力作用下在先快速關閉百分之九十,由于活塞處于工作位置,剩百分之十左右的關閉形成,由活塞組織緩慢關閉,從而消除了快速關閉所形成的水錘。

  3、Y110型減壓穩壓閥

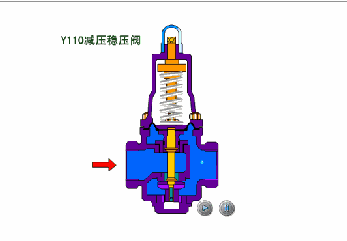

減壓閥、止回閥、穩壓閥等多種常用閥門工作原理與適用工況(圖3)

  該閥安裝于管路中,主要穩定出口壓在設定范圍,保證出口壓力不因進口壓力的變化而變化,當出口壓力低于設定值時,閥瓣在彈簧力的作用打開,水流通過,當出口壓力升至設定值時,出口壓直接傳遞于膜片下方,與彈簧形成對抗使閥瓣關閉,切斷通水。

  4、YZ11X型直接作用減壓閥

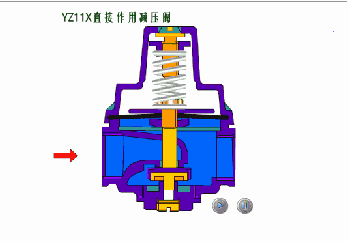

減壓閥、止回閥、穩壓閥等多種常用閥門工作原理與適用工況(圖4)

  安裝于管路中,主要穩定出口壓在設定范圍,保證出口壓力不因進口壓力的變化而變化,當出口壓力低于設定值時,閥瓣在彈簧力的作用打開,水流通過,當出口壓力升至設定值時,出口壓直接傳遞于膜片下方,與彈簧形成對抗使閥瓣關閉,切斷通水。

  5、500X泄壓/持壓閥

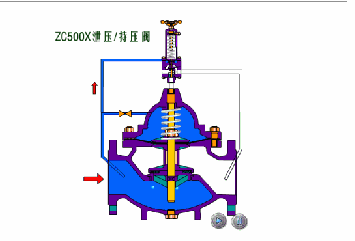

減壓閥、止回閥、穩壓閥等多種常用閥門工作原理與適用工況(圖5)

  該閥在管路中控制閥前壓力不超于或不低于理想設定值,保證上游正常用水,當上游壓力高于事先在導閥上設定的壓力值時,導閥在進口壓力的作用下自動打開,主閥控制室內的壓力水通過導閥流向下游,上控制室內壓力降低,主閥瓣在進口壓力作用下打開,開始泄壓,直至進口壓力與設定值相等或微低時,導閥自動關閉,控制室內壓力升高,主閥關閉,維持上游壓力正常。

  6、ZFY46T組合式減壓閥

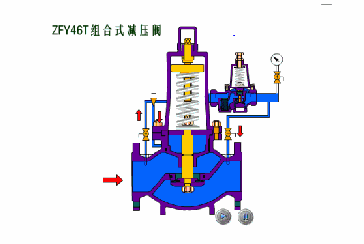

減壓閥、止回閥、穩壓閥等多種常用閥門工作原理與適用工況(圖6)

  該閥安裝在管道中,主要靠介質本身的能量保持閥后的壓力和流量在規定的范圍內。當壓力低于或高于在導閥設定的規定值時,導閥會自動打開或關閉,釋放或切斷主閥控制室內的水壓,從而控制主閥瓣打開或關閉,保證下游用水在正常的壓力范圍內。

  7、ZJ145X電動遙控閥

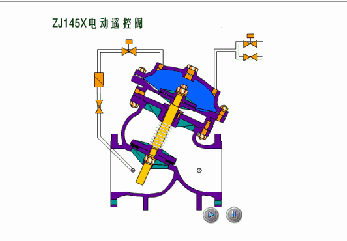

減壓閥、止回閥、穩壓閥等多種常用閥門工作原理與適用工況(圖7)

  該閥主要用于工礦、企業、高層建筑、電站各類排水系統中,根據電信號或手動操作,使閥門打開或關閉。當進口電磁閥和出口電磁閥通電時,進口電磁閥由開啟轉為關閉,出口電磁閥由關閉轉為開啟,主閥上控制室內的水壓流向出口,主閥瓣打開,水流大量通過。反之主閥關閉。

  8、900X緊急關閉閥

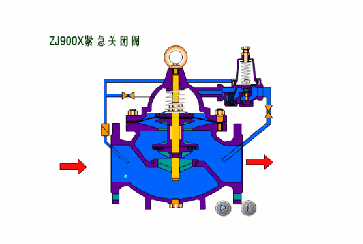

減壓閥、止回閥、穩壓閥等多種常用閥門工作原理與適用工況(圖8)

  該閥主要應用于工礦企業,生活用水,消防用水的并聯供水系統中,在緊急消防用水時,切斷生活用水,保證消防正常用水壓力。當消防系統需要用水時,打開閥門進口處球閥,同時關閉出口處的球閥,進口壓力直接進入導閥控制室,使導閥關閉,主閥室內的壓力升高,使主閥關閉,切斷下游的生活用水,當消防結束后,打開出口處的球閥,同時關閉進口處的球閥,生活用水恢復正常。
