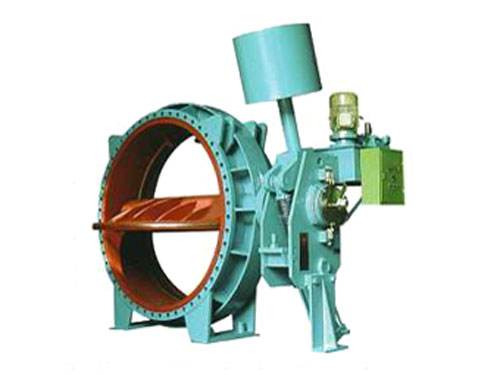

液控緩閉蝶閥）常見故障）中的重錘式液控緩閉止回蝶閥（工作原理）也是***早的液控驅動閥門，其工作原理是利用液控開啟閥門，依靠重錘的重力關閉閥門，結構簡單，運行穩定，液壓系統帶有鎖定和保壓系統，不用擔心重錘會因?yàn)橹亓蛘咭驗橐簤盒孤稌?huì)自動關閉。-開維喜閥門集團講為您呈現出詳細的工作原理說明。
一、重錘式液控蝶閥功能
A.它安裝在水力發電廠的渦輪機入口處，并用作渦輪機的入口閥。
B.安裝在水處理廠，發電廠，煉鋼和冶煉廠，造紙，化學工業，城市建設等的給排水泵站的水泵出口處，而不是關閉和止回的止回閥和閘閥的功能。安裝在各種非腐蝕性和煙氣管道中，用于切斷。
根據預設的開啟和關閉程序，在正常供電或突然停電的情況下，可以按預定的時間和角度自動關閉，可以分兩步關閉：快速切換和慢速關閉形式有效。消除破壞性水錘，可靠地關閉管道并保護管道或管道設備。產品功能有一個完整的智能液壓和電氣控制系統，可以在本地和遠程控制。
二、產品特點
A.集成機械，電氣和液壓系統，并具有完整的液壓和電氣控制系統。它可作為獨立系統在本地進行調試和控制，也可作為分布式控制系統(DCS)的一個單元提供，由中央計算機集中管理，并連接到渦輪機，泵，旁通閥和其他管道設備。此外，手動功能可在沒有電源的情況下手動打開和關閉閥門，以滿足特殊工況下的閥門調試(或調整)和控制要求。
B.電動和液壓系統配有多個調節點，可調節性強，安全可靠，可控。
電氣和液壓系統配備多個調節點，可根據不同的管道控制要求進行設定，使閥門在滿足和關閉閥門條件時，根據預設的時間和角度自動自動打開?？焖匐A段和慢速階段關閉。它可以實現非電閉合閥門，有效去除破壞性錘子，防止水泵和渦輪機組失控事故，減少管網系統壓力波動，確保設備安全穩定運行。
C.主閥密封面獨特，設計合理，易開合，密封穩定，流阻系數小。
主閥密封副采用獨特的三偏心結構金屬硬密封(多層)或雙偏心橡膠軟密封結構，開合方便，密封性好，自閉合，自密封性能好。
蝶板采用流線型結構或雙板桁架結構，強度和強度極佳。主要部件設計為轉向或流線型，具有出色的流動性，閥門的流動阻力系數僅為0.1至0.6。
D.泵站運行條件下的停機和停機功能，即“一個閥門取代兩個閥門”;當安裝在泵出口處時，更換原始閘閥和止回閥以檢查關閉和不返回。
人機界面是高度人性化的并且具有按鈕類型，文本類型，觸摸屏類型等。根據客戶的各種要求，該液控蝶閥系列可設計在各種人機界面，如普通按鈕，文字，觸摸屏等。zui新機界面也可根據客戶需求設計。
