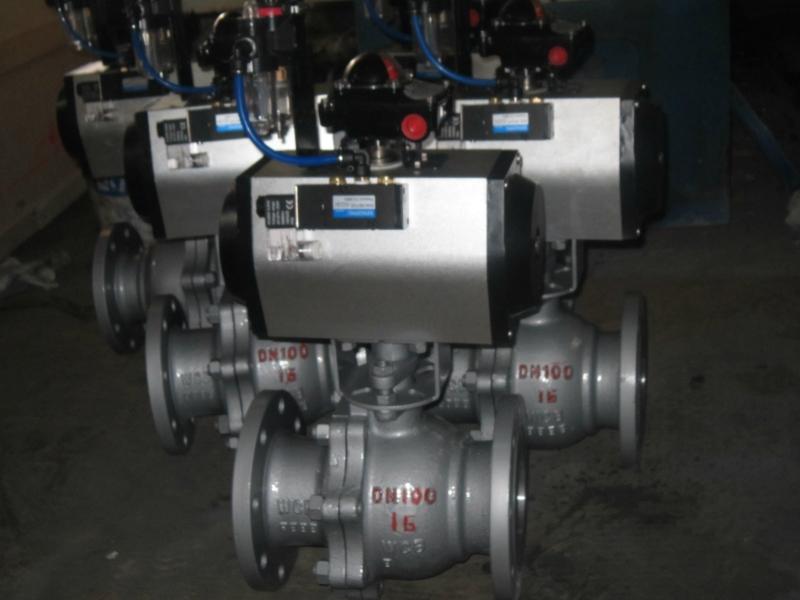

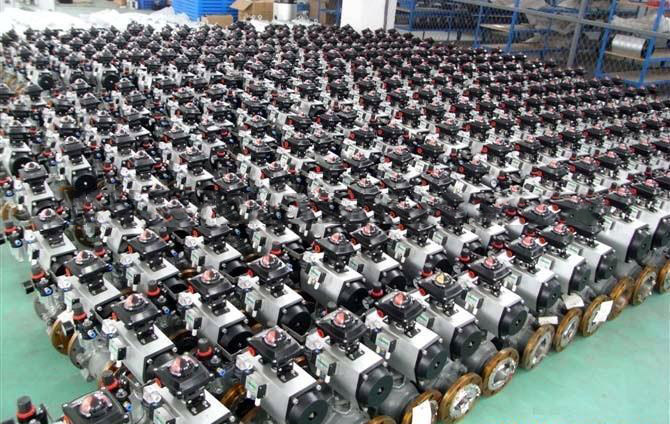

一、氣動軟密封球閥概況

　　Q641F(PPL，M)-16/25氣動軟密封球閥是一種旋轉角度為90的旋轉閥。密封性能優異，流量系數大，流阻系數小，結構簡單，使用壽命長，維護方便。氣動軟密封球閥配合電動閥門定位器，通過輸入4 ~ 20madc信號和0.4~0.7MPa氣源控制操作，實現壓力、流量、溫度、液位等參數的調節。還設有行程限位開關、電磁閥、減壓閥和0.4-0.7兆帕氣源，實現開關操作，并發出兩對被動接觸信號，指示閥門的開關。氣動軟密封球閥具有連接簡單、結構緊湊、動作穩定可靠的優點。氣動軟密封球閥廣泛應用于化工、石油、紡織、電力、食品、醫藥、制冷、造紙等行業的系統控制。

　　二、特點

　　1.流體阻力小，球閥是所有閥門中流體阻力***小的一種。即使是直徑縮小的球閥，流體阻力也非常小。

　　2.推力軸承降低了閥桿的摩擦扭矩，可以使閥桿在長期平衡中靈活操作。

　　3.閥座密封性能好，由聚四氟乙烯等材料制成的密封圈容易密封，球閥的密封能力隨著介質壓力的增加而增加。

　　4.閥桿密封可靠。由于閥桿只旋轉不上下移動，閥桿的填料密封不易損壞，密封能力隨著介質壓力的增加而增加。

　　5.由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，球閥使用壽命長。

　　三、執行機構介紹：

　　氣動單作用球閥采用新系列GT氣動執行器，具有雙作用和單作用(彈簧復位)、齒輪齒條傳動，安全可靠;大口徑閥門采用AW系列氣動執行機構撥叉驅動，結構合理，輸出扭矩大，雙作用和單作用。

　　1.齒輪式雙活塞，輸出扭矩大，體積小。

　　2.圓柱體用鋁和金制成，重量輕，外形美觀。

　　3.手動操作機構可安裝在頂部和底部。

　　4.機架連接可以調節開啟角度和額定流量。

　　5.執行器可以選擇實時信號反饋指示和各種附件，實現自動操作。

　　6.IS05211標準連接為產品安裝和更換提供了方便。

　　7.兩端的可調連接螺釘可以使標準產品在0-90之間有4個可調范圍。確保與閥門的同步精度。

　　四、氣動單作用球閥附件的選項：

　　可根據不同的控制和要求選擇以下附件：

　　1.切斷附件：單電控電磁閥、雙電控電磁閥和限位開關應答器。

　　2.可調附件：電動定位器、氣動定位器、電動轉換器。

　　3.氣源處理附件：三件式空氣過濾減壓閥和氣源處理。

　　4.手動機構：HVSD手動機構：

　　五、執行標準

　　1.設計和制造：英國12237-89，美國石油學會6D分會，JPI 7S-48，英國標準5351，德國工業標準3357。

　　2.法蘭尺寸：JB/T74 ~ 90 (JB 74 ~ 90)、GB9112~9131、HGJ 44 ~ 76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

　　3.結構長度：GB12221-89，ANSI B16.10，JIS B2002，NF E29-305，DIN3202。

　　主要檢驗試驗：JB/T 9092和API 598。

　　六、主要性能規范：

　　七、主要外形及連接尺寸表：
