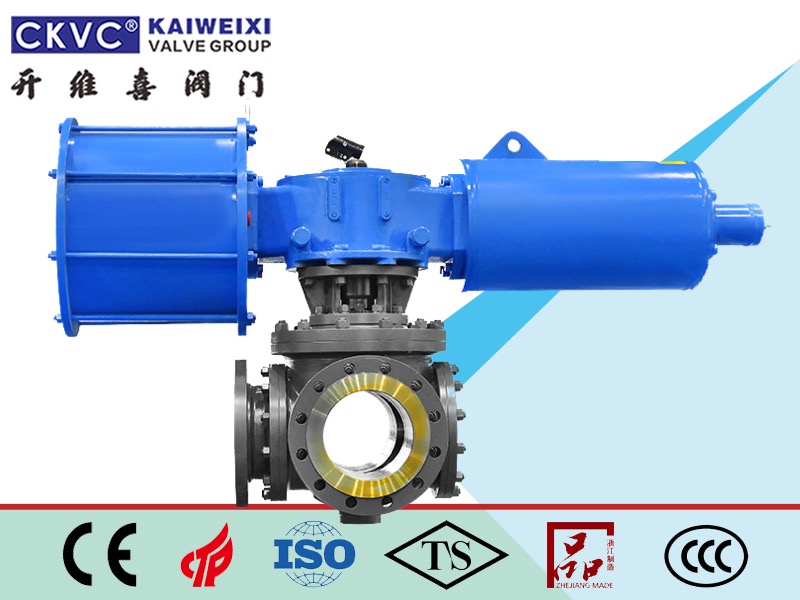

電動三通球閥由YTR角行程電動執行器和三通球閥組成。它是一種旋轉截流調節閥，具有關閉嚴密、結構緊湊、重量輕、維護方便等優點。電動三通球閥以220伏單相交流電為電源，接收控制系統的切換信號，通過切換單相電源驅動可逆單相齒輪減速器，使球閥按照規定的要求切換管道。雙座密封電動三通球閥具有結構緊湊、外形美觀、密封性能好的優點。它可以切換管道中介質的流向，也可以使兩個相互垂直的通道連通或關閉。四座密封電動三通球閥外形美觀，結構緊湊合理。它不僅可以切換介質的流向，還可以使三個通道相互連通。目前還可以關閉任意一個通道，使另外兩個通道連通，從而靈活控制管道內介質的合流或分流。電動三通球閥適用于供水、石油化工、冶金、礦山、紡織、能源、造紙、食品、鋼鐵等管道系統中切換介質流向和分流或混合流體。
1.結構緊湊，啟閉迅速，流道通暢，流體阻力小。2.密封性能好：四面閥座材料聚四氟乙烯彈性變形，實現無泄漏密封。3.一閥多用：任何一個端口都可以作為入口而不泄漏，三通可以做成L型端口，也可以做成T型端口。4.維護方便：系統降壓后，無需拆下整個閥體即可進行檢查和維護。
1、閥體
閥體形式 | 三通鑄造球型閥 |
公稱通徑 | DN15200mm |
公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(錐螺紋、管螺紋) |
閥蓋形式 | 整體式 |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M) |
2、閥內件
閥芯形式 | O型球體閥芯+電子拋光 |
流量特性 | 近似快開特性 |
閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
執行器型號 | YTR、3810R、DZW、HQ、PSQ |
主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5VDC、輸出信號：4-20mADC |
防護等級：相當IP65(或IP67)、隔爆標志：ExdBT4(CT5)、手操功能：手柄、手輪 | |
環境溫度：-25+70、環境濕度：95% |
電動三通球閥分為L型和T型，介質循環方向如下圖所示。l型電動三通球閥適用于介質流向切換，可使兩個相互垂直的通道連通;T型電動三通球閥適用于介質分流、合流或流向切換，T型孔口可使三個通道相互連通或其中兩個連通。電動三通球閥一般采用二閥座結構，也可根據用戶要求采用四閥座結構。
不及物動詞電動三通球閥主要性能規范
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
允許壓差(MPa) | 公稱壓力 | |||||||||||
動作范圍 | 090 | |||||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
基本誤差 | 1% | |||||||||||
回差 | 1% | |||||||||||
死區 | 1% | |||||||||||
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 |
L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
H | 根據所配執行機構而定 | |||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 |
A、A1 | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 | |||||||||||
注意：表中的尺寸是沒有標準附件的數據。此外，由于產品改進的技術創新參數可能會有所變化，請咨詢公司技術部了解***新數據。
