一、300X緩閉止回閥簡介
該產品是我公司工程技術人員參照美國、法國和國內同類型的先進產品進行設計和制造的。閥體釆用了流線型設計，流體 阻力小，流量大，密封效果好。由于在主閥上配裝了導管控制系統，利用水力自動操作，可使主閥瓣得到***佳的開啟和關閉速 度，從而防止了水錘及水擊現象的產生，以達到緩閉消聲的效果。該產品是高層建筑給水系統以及其它給水系統防止水倒流的 理想產品，歡迎選購。

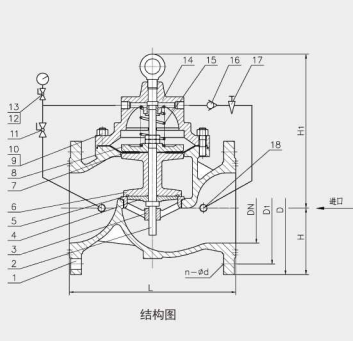

二、結構型式
1、 | 閥體 | 12、 | 球閥 |
2、 | 閥桿 | 13、 | 壓力表 |
3、 | 閥座 | 14、 | 閥蓋 |
4、 | 0形圈壓板 | 15、 | 彈簧 |
5、 | 0形圈 | 16、 | 單向閥 |
6、 | 閥瓣 | 17、 | 針型閥 |
7、 | 膜片 | 18、 | 微型過濾器 |
8、 | 膜片壓板 | ||
9、 | 螺母 | ||
10、 | 螺柱 | ||
11、 | 球閥的特點 |
該閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成，由于導閥、針閥、球閥和壓力表等用導管與主閥相連接, 所以統稱為導管控制系統，如下圖所示。
三、主要技術性能
公稱壓力PN | 1.0MPa | 1.6MPa | 2.5MPa |
殼體試驗壓力 | 1.5MPa | 2.4MPa | 3.75MPa |
密封試驗壓力 | 1.1MPa | 1.76MPa | 2.75MPa |
適用溫度 | 0°C?80°C | ||
***低動作壓力 | 》0. 05MPa | ||
緩閉時間S | 3-60（可調） | ||
適用介質 | 水 | ||
四、主要外型尺寸
DN | L | D | Di | Z-d | Ai | A | Hi | H | ||||||
PN1O | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||||
50 | 203 | 165 | 165 | 165 | 125 | 125 | 125 | 4-Φ18 | 4-Φ18 | 4-Φ18 | 210 | 320 | 137 | 75 |
65 | 216 | 185 | 185 | 185 | 145 | 145 | 145 | 4-Φ18 | 4-Φ18 | 8-Φ18 | 215 | 330 | 145 | 82 |
80 | 241 | 200 | 200 | 200 | 160 | 160 | 160 | 8-Φ18 | 8-Φ18 | 8-Φ18 | 220 | 330 | 178 | 92 |
100 | 292 | 220 | 220 | 235 | 180 | 180 | 190 | 8-Φ18 | 8-Φ18 | 8-Φ22 | 230 | 410 | 232 | 105 |
125 | 330 | 250 | 250 | 270 | 210 | 210 | 220 | 8-Φ18 | 8-Φ18 | 8-Φ26 | 245 | 480 | 286 | 118 |
150 | 356 | 285 | 285 | 300 | 240 | 240 | 250 | 8-Φ22 | 8-Φ22 | 8-Φ26 | 260 | 420 | 318 | 135 |
200 | 457 | 340 | 340 | 360 | 295 | 295 | 310 | 8-Φ22 | 12-Φ22 | 12-Φ26 | 280 | 430 | 413 | 160 |
250 | 533 | 395 | 405 | 425 | 350 | 355 | 370 | 12-Φ22 | 12-Φ26 | 12-Φ30 | 300 | 450 | 502 | 202 |
300 | 610 | 445 | 460 | 485 | 400 | 410 | 430 | 12-Φ22 | 12-Φ26 | 16-Φ30 | 320 | 460 | 600 | 230 |
350 | 686 | 505 | 520 | 555 | 460 | 470 | 490 | 16-Φ22 | 16-Φ26 | 16-Φ33 | 340 | 470 | 638 | 260 |
400 | 762 | 565 | 580 | 620 | 515 | 525 | 550 | 16-Φ26 | 16-Φ30 | 16-Φ36 | 360 | 480 | 677 | 290 |
450 | 864 | 615 | 640 | 670 | 565 | 585 | 600 | 20-Φ26 | 20-Φ30 | 20-Φ36 | 360 | 480 | 702 | 320 |
五、工作原理
當管道從閥門的進水端給水時，通過微型過濾器18、針閥17、單向閥16的水進入閥蓋控制室后，再經過球閥11排泄到下游。 由于針閥開度小，一般打開1/4圈，所以控制室內水的排泄速度大于入口補水速度，由此控制室內的壓力減少，一直作用在主閥瓣下面 的入口壓力將主閥瓣托起，從而打開主閥向下游供水.當管道停止給水時，下游的水開始回流.由于單向閥16的作用，一部分回流的水 由球閥11進入閥蓋控制室后不能流出，并逐漸增壓，***后使主閥瓣嚴密關閉，防止了下游的水回流并起到了緩閉消聲止回的作用。
六、安裝和調節
1、 主閥***佳的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可以達到使用功能。
2、 安裝前要徹底清除管道內的雜物。安裝時要注意主閥體外水流標示箭頭，遵循方向安裝。
3、 主閥前應安裝一只閘閥和一只過濾器，主閥后也應安裝一只閘閥，以便于閥門的維護。
4、 通水前必須徹底沖洗管道。
5、 試水時，要慢慢開啟主閥前的閘閥，慢慢增加壓力，同時注意主閥體外的控制管路是否漏水。
6、 主閥上的微型過濾器視水質情況，應定期清洗。
7、 針閥17和球閥11配合調節，可以得到***佳的開啟和關閉速度。

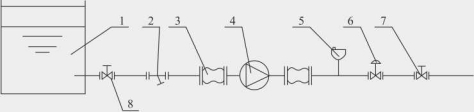

300X緩閉止回閥安裝示意圖
1、水池 2、過濾器 3、擾性接頭 4,水泵 5、復合式排氣閥 6、300X緩閉止回閥 7、8彈性座封閘閥
